Chillarin Blog 構成紹介 - 2.公開の核：Cloudflare Tunnel設計 -

本章の内容

前回（1.物理・仮想基盤編）で、NUC×3 + Proxmox の土台を整理しました。 今回はその上に乗る「外部公開の核」＝ Cloudflare Tunnel の設計・思想・詰まりポイントをまとめます。

• ポート開放なしで、自宅ブログを安全に公開する思想
• Tunnelの構成（Docker / cloudflared / ingress の考え方）
• DNS/証明書周りで詰まりやすい箇所だけ濃く（ハマりやすいポイント）

公開URL（今回の構成）

• blog: https://chillablog.chillarin39.com/
• comments: https://comments.chillarin39.com/

全体フローイメージ

公開URLを実現するためのイメージ図は以下となります。

以降の説明は、裏側で常時動く「トンネル確立」と、アクセスのたびに起きる「ユーザアクセス」に分けて整理します。

(A) トンネル確立（裏側・常時）

1. cloudflared（自宅）→ region1/region2.v2.argotunnel.com:7844（Cloudflare）へ outbound 接続（QUIC/HTTP2）
2. 認証してトンネルセッション確立・維持（切れたら自動で再接続）

ポイント：

• 家庭側で ポート開放は不要（全部 outbound で始まる）
• cloudflared は 常時接続でトンネルを張り続ける（切れたら再接続する）

(B) ユーザアクセス（表側・都度）

3. Client → DNS で chillablog... を解決
4. DNS 応答：Cloudflare Edge の Anycast IP（IPv4/IPv6 が複数返ることもある）
5. Client → Cloudflare Edge へ https://chillablog...:443 でアクセス
6. Cloudflare Edge →（確立済みトンネル）→ cloudflared
7. cloudflared → http://web:80（nginx）へ転送（commentsは http://remark42:8080）

Anycast IP について： Anycast は「同じIPアドレスを世界中の拠点が広告し、クライアントは"最寄り"の拠点へ到達する」仕組みです。 “グローバルIP” と同義ではなく、ここでは 「Cloudflareのエッジに最寄りで到達させるためのIP（＝Anycast）」 という意図を明確にするために Anycast と書いています。

以降、実際の設定方法や動作確認のポイントを記載していきます。

Cloudflare設定

Cloudflareと自宅サーバがトンネル形成をするまでに必要な内容を、それぞれの観点（Cloudflare側 / 自宅側）から整理します。

Cloudflareの設定（GUI）

Cloudflare側の設定を以下にまとめておきます。 （アカウント作成・ドメイン追加などは割愛します）

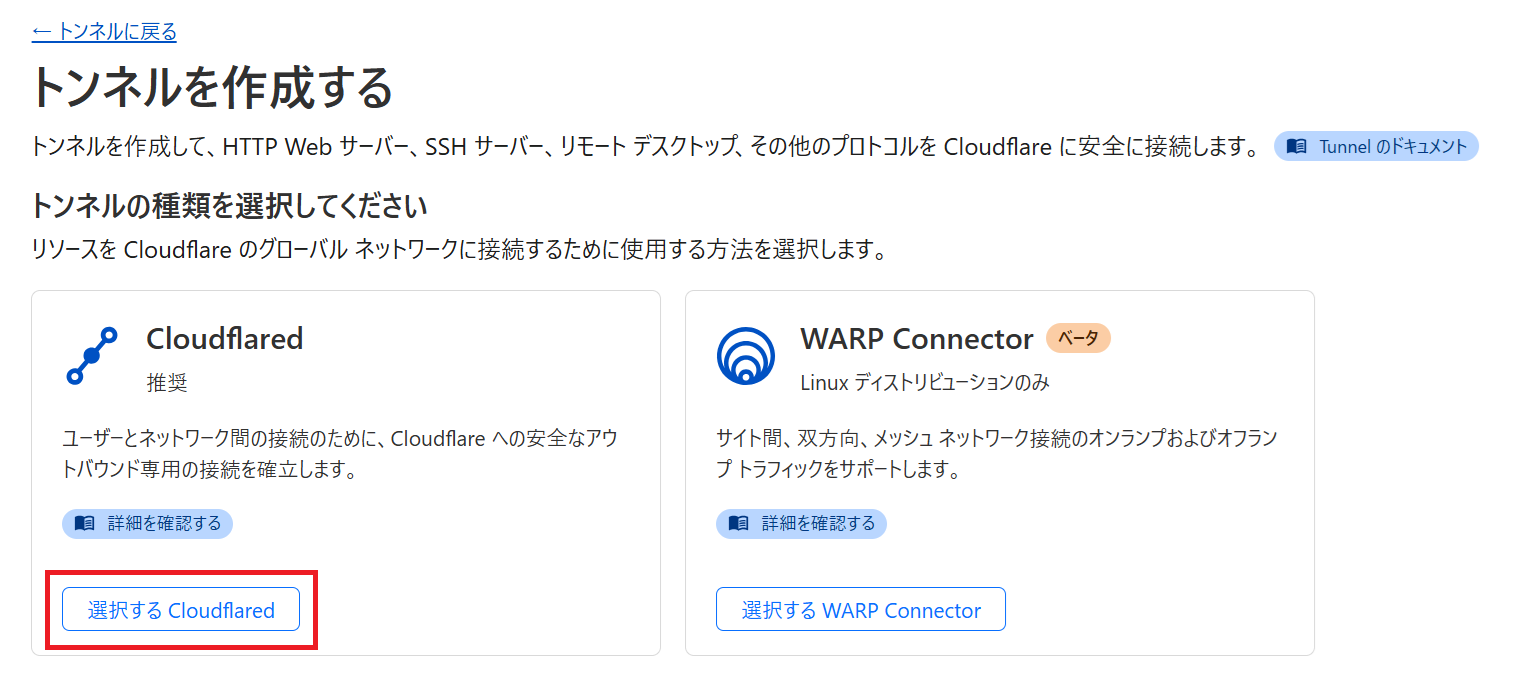

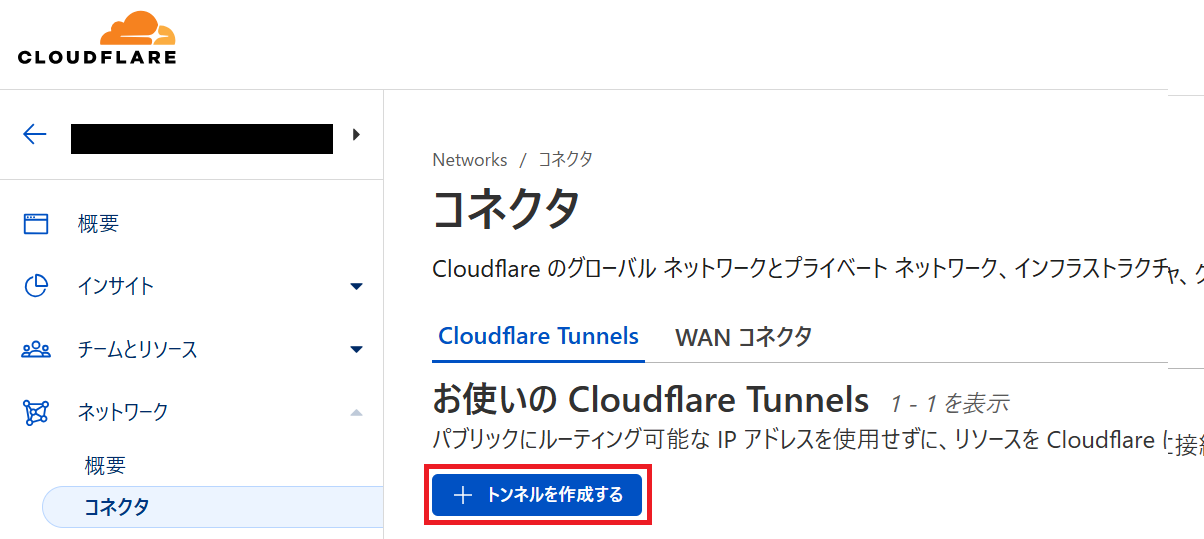

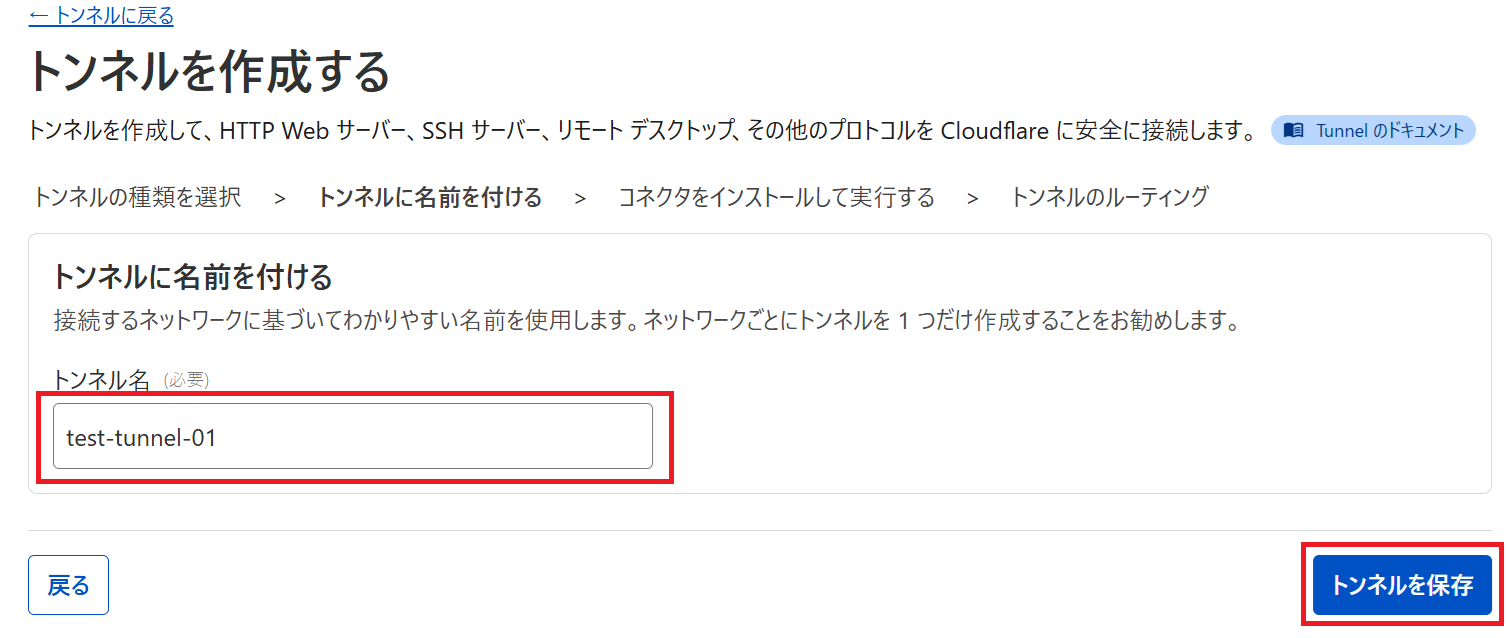

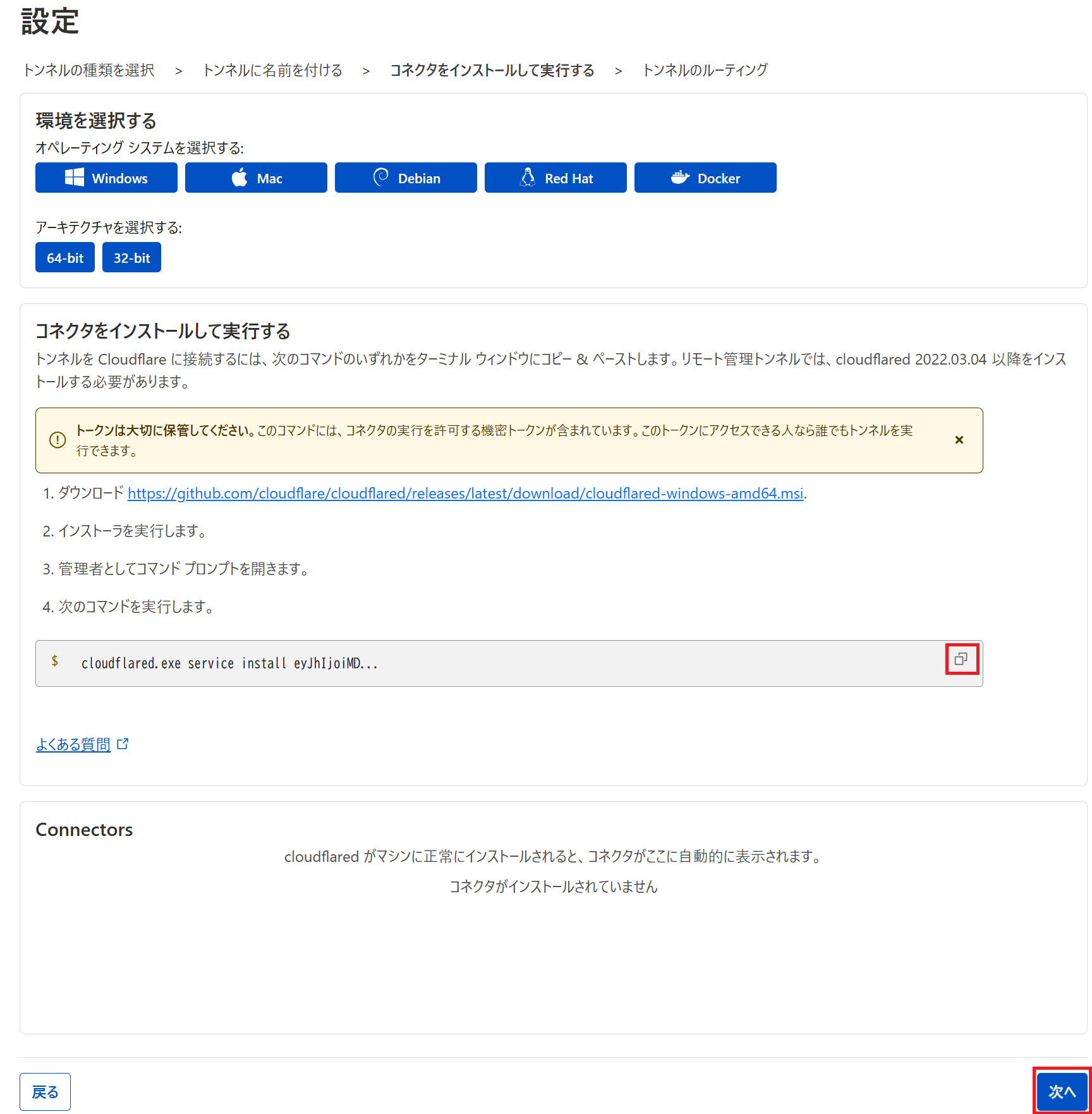

1) Zero Trust で Tunnel を作成（トンネルID/認証情報の発行）

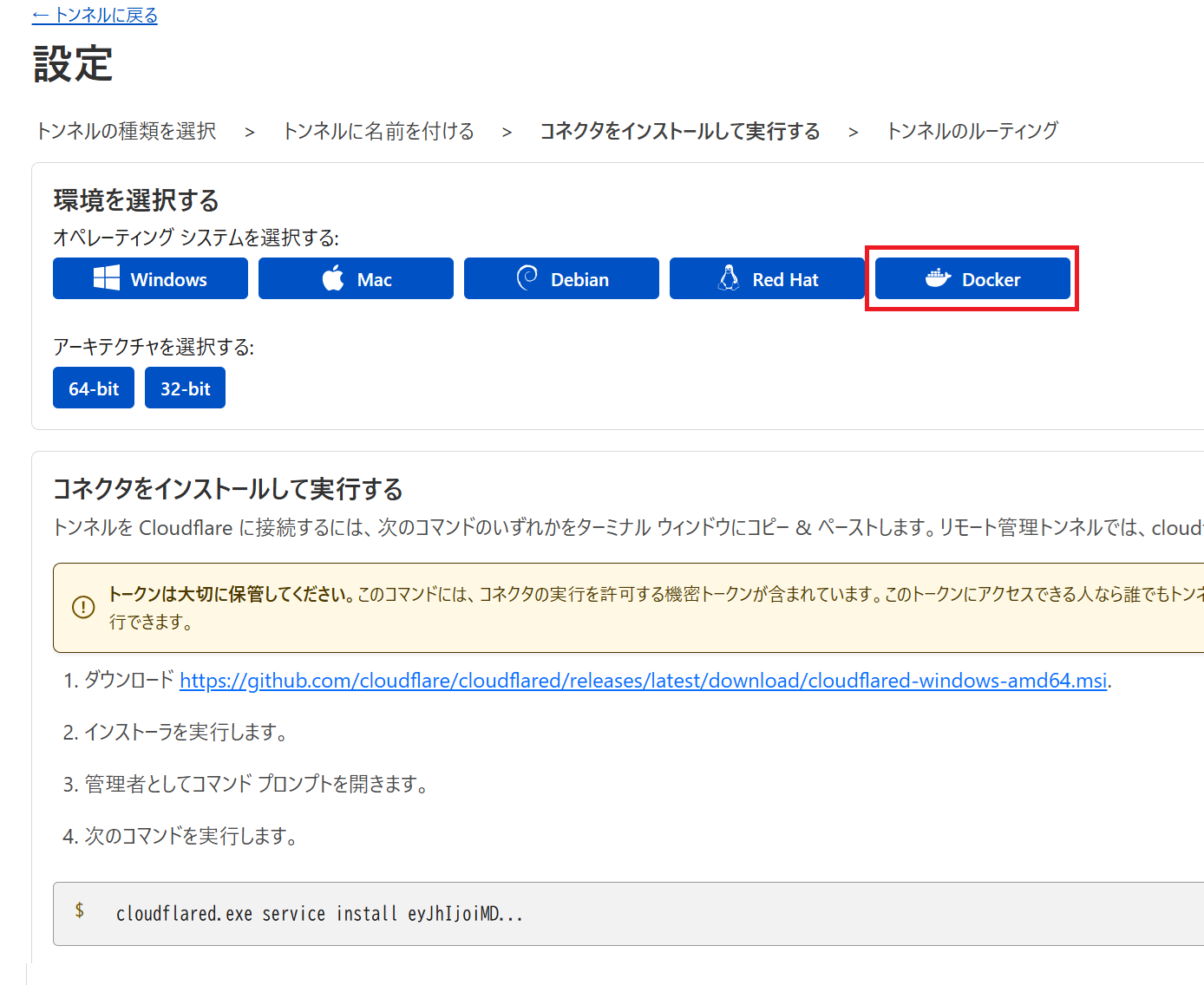

「次へ」をクリックすると Public Application Route（公開されたアプリケーションルート）の登録画面へ遷移します。 ちなみに、トークンは "eyJhIjoiMD..." から始まる文字列です。

メモ：この時点では「外部公開URLの設定」ではなく、あくまで トンネル本体（器） を作っている段階です。

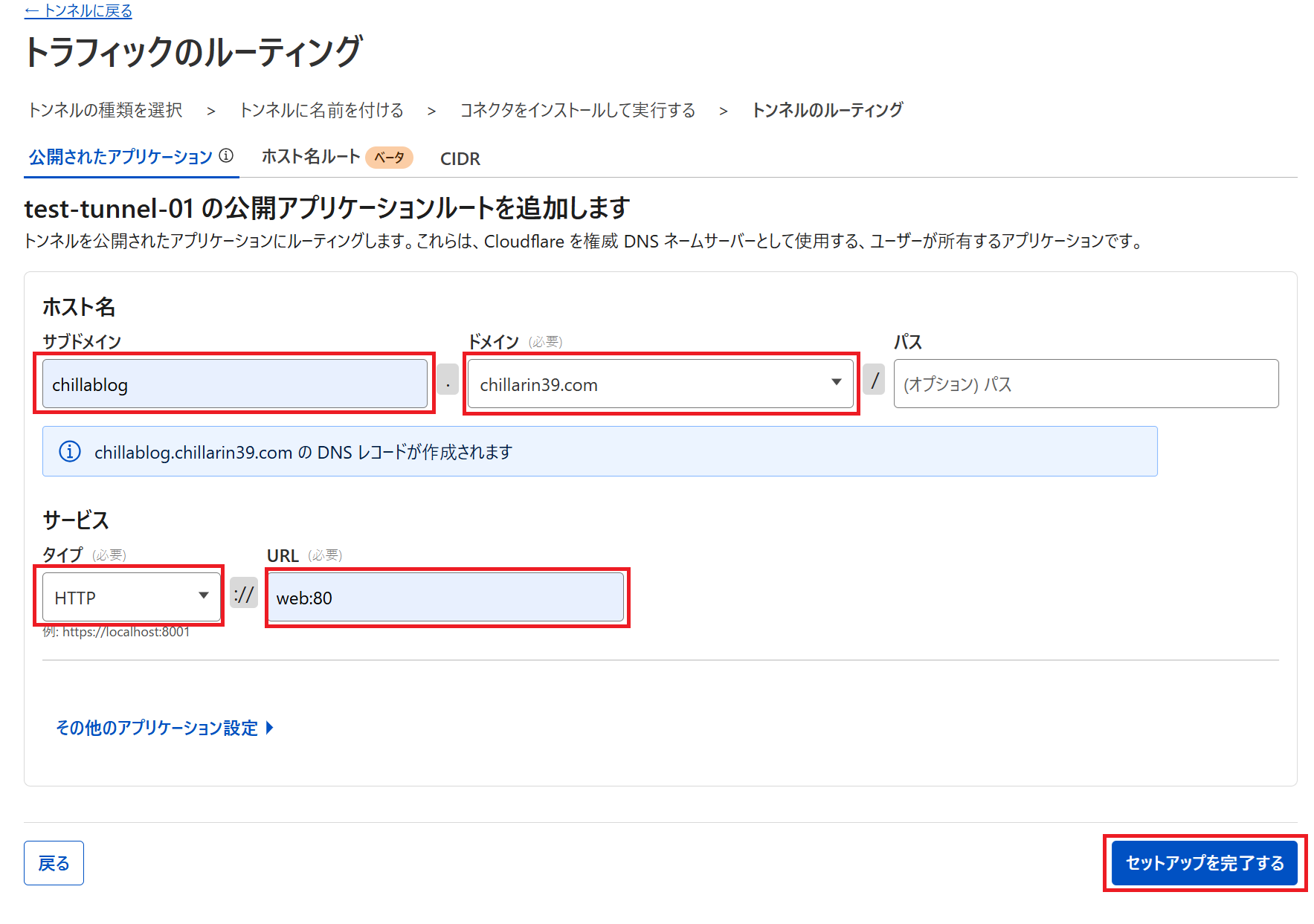

2) Public Application Route（公開されたアプリケーションルート）を登録（Host名 → Service の対応付け）

公開URL（Host名）と、自宅側で動いているサービス（転送先）を紐づけます。

• chillablog.chillarin39.com → http://web:80
• comments.chillarin39.com → http://remark42:8080

• サブドメイン

  • 公開するFQDNの「左側（ホスト名）」です。
  • 例：chillablog を入れると、chillablog.chillarin39.com になります。

• ドメイン

  • 公開するFQDNの「右側（ゾーン）」です。Cloudflareに登録・管理しているドメインから選びます。
  • 例：chillarin39.com を選ぶと、その配下にサブドメインをぶら下げられます。
  • ※この設定を作ると、Cloudflare側で該当FQDNのDNSレコード（トンネル向け）が自動作成されます。

• パス（オプション）

  • URLのパス部分での条件（ルーティング条件）です。未指定なら「そのホスト名への全リクエスト」が対象になります。
  • 例：/ai を入れると、https://chillablog.chillarin39.com/ai のように特定パスだけをこのルールで転送できます。
  • ※パスで分岐させたい時に使います（ホスト名で分けるなら空でOK）。

• タイプ

  • cloudflared が「転送先サービス」へ接続する際のプロトコルです。
  • 例：HTTP を選ぶと、トンネル出口（cloudflared）→転送先（web/remark42）間はHTTPでつなぎます。
  • （ここは「ユーザ → Cloudflare」がHTTPSかどうかとは別の話で、“自宅側（出口以降）” の接続方式です）

• URL

  • cloudflared から見た「転送先（オリジン）」の宛先です（スキーム + ホスト名:ポート）。
  • Docker構成だと、同一 docker network 内でサービス名が名前解決できるので http://web:80 のように書けます。
  • 例：
    • blog → http://web:80（nginx）
    • comments → http://remark42:8080（Remark42）

ここで設定する「Service / URL」は Cloudflareがインターネット越しに直接叩きに行く宛先ではなく、トンネル出口（cloudflared）から見た転送先です。 つまり、上の web や remark42 は docker-compose の service 名（同一ネットワーク内の名前解決）になっています。

3) 振り分け方式（Host名で blog / comments を分ける理由）

今回、ブログ（Hugoの生成物を配信）とコメント機能（Remark42）は 別Host名で動作させています。

• blog： chillablog.chillarin39.com → http://web:80
• comments：comments.chillarin39.com → http://remark42:8080

ポイントとしては、実体（サーバ/VM）が1台でも Host名で分ける意味は大きいことです。 Host名で分離する目的を一言でいうと 運用性と安全性の向上です。

• Host名で分けるメリット
  • 役割がブレない
    • blog は 静的コンテンツ配信（HTML/CSS/画像などをそのまま配る）
    • comments は 動的なWebアプリ（投稿・取得でサーバ処理/データ更新が走る）
  • ブラウザ周り（Cookie / iframe / SameSite / CORS）で沼りにくい
    • 特にコメントのような"書き込み"が絡むものは、分離しておくと後から楽
  • Cloudflare側の制御をホスト単位で整理できる（最適化・制限・例外など）
  • 障害時の切り分け・影響範囲が小さい（片方だけ止める/差し替えるがやりやすい）
  • ルーティングが単純で、未来の自分が読み返しやすい

4) DNS（レコード）と SSL/TLS

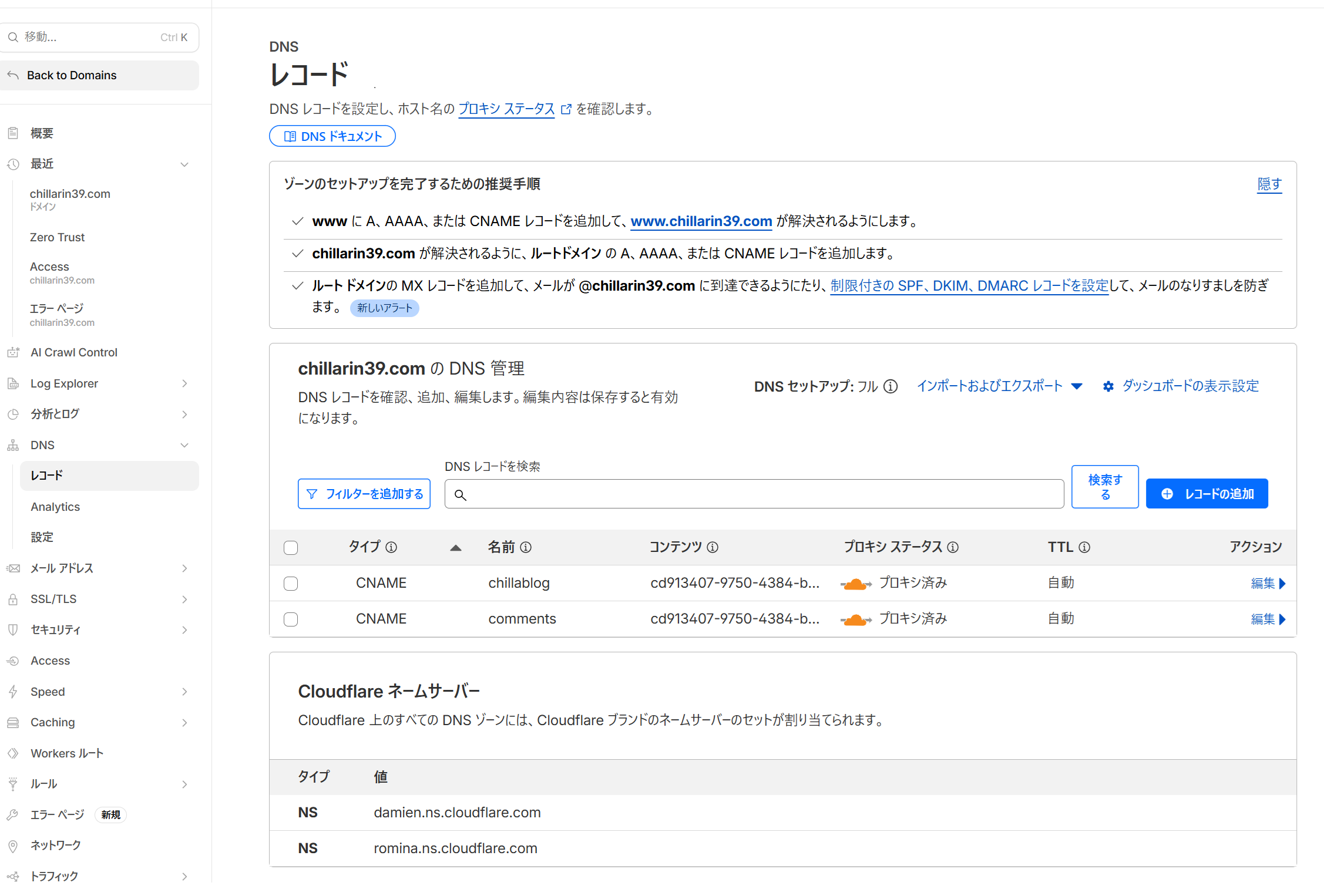

• DNSレコード概要：
  • Cloudflare 管理の DNS に chillablog / comments を登録 ※Public Application Route の設定時に自動作成される挙動になります
  • DNSレコードの内部表現としては、一般的に <tunnel-id>.cfargotunnel.com を向き先にした CNAME になります （<tunnel-id> は「どのトンネルに流すか」を特定するための識別子）
  • ただしクライアント側から見ると、DNS応答では Cloudflare Edge の IP（Anycast）が返ります （Cloudflareのプロキシ配下なので、自宅のIPはDNSに出ない）

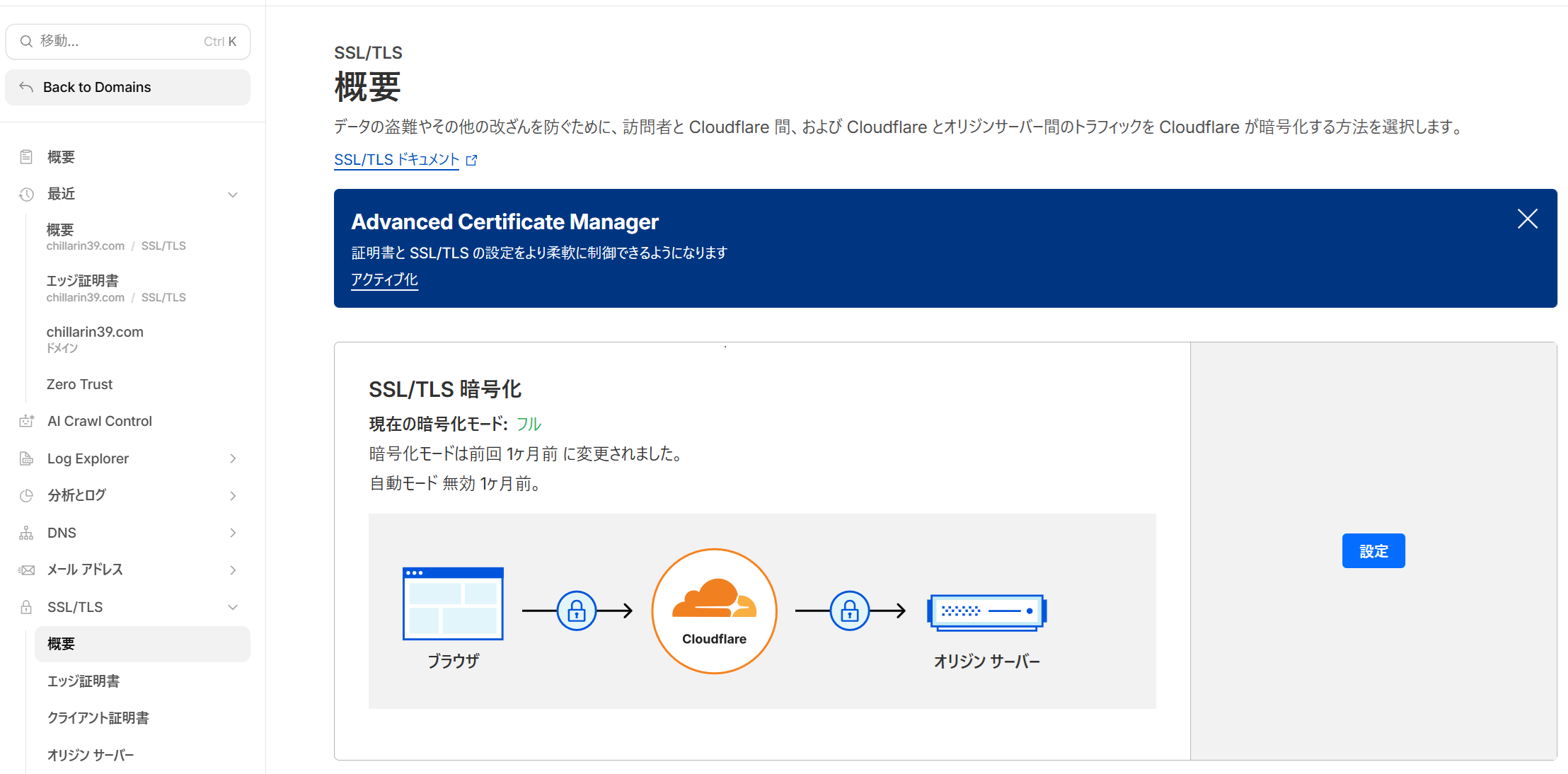

• SSL/TLS：
  • SSL/TLS 暗号化モードは Full
    • 理由：Flexible は「HTTPSで来た通信を、途中でHTTPに落とす」系の事故（混在・リダイレクトループ・Cookie周り）を起こしやすいので避ける。 Tunnel 自体は暗号化されますが、サイト全体の前提として Full 以上に寄せておくと運用事故が減ります。
  • Origin cert は未使用（今回の構成）
    • 理由：Tunnel は cloudflared が Cloudflare へ outbound で接続してくれるため、いわゆる「オリジン（nginx）に証明書を入れて Cloudflare が検証する」構成にしなくても成立します。 まずは構成をシンプルにし、必要になったら（内部もHTTPSにしたい等）Origin cert を検討する方針です。

5) 詰まりポイント

• UI変更が多いため、AIなどに聞きながら作業すると手順やメニュー名がズレて迷いやすい
• Public Hostname の Host / Service（URL）の書き方が合ってるか判断しづらい
• iframe で go2rtc を通すときは path 許可が増えがち → 開発者ツール（Network / Console）を見ながら許可パスを足していく のが現実的 ※別途 go2rtc の説明記事で詳細を書く予定

自宅サーバ（cloudflared）の設定（Docker）

cloudflared は Cloudflare Tunnel を張るためのクライアントです。 「仮想マシンそのもの」ではなく、Cloudflareへ outbound で接続してトンネルを維持するプロセス/コンテナという理解です。

• 形態：Docker（cloudflared コンテナ）
• 稼働ホスト：chllarin-sv01
• 関連ディレクトリ：/opt/chirarin-blog-infra/

docker-compose（抜粋：web / remark42 / tunnel）

📦 この設定ファイルの全量は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

構成のポイントを補足します。

3つのサービスを1つの docker-compose で管理している

• web (nginx): Hugo の生成物を配信。Cloudflare Tunnel からは http://web:80 で到達する
• remark42: コメント機能。Cloudflare Tunnel からは http://remark42:8080 で到達する
• tunnel (cloudflared): Cloudflare Tunnel を張るクライアント。web と remark42 に depends_on で依存している

全サービスが同一の Docker network（bridge）に所属している

これにより、cloudflared からは web / remark42 というサービス名で名前解決できます。Cloudflare の Public Application Route で設定した URL（http://web:80 / http://remark42:8080）がそのまま機能する仕組みです。

TUNNEL_TOKEN は環境変数で注入している

Cloudflare 側で作成した Tunnel に紐づく認証用トークンです。自宅側の cloudflared はこのトークンで Cloudflare に対して「自分はこの Tunnel の正当なクライアントです」と証明します。この値は GitHub に直接置かず、.env や docker compose --env-file、あるいはホスト側の環境変数で注入するのが安全です。

📦 .env ファイルの設定例は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

実通信確認

Cloudflare - cloudflared 通信確認

Cloudflare Edge まで通信がされ、Tunnel が張れているかを確認します。 （観点：DNS → 実際の UDP/7844 → NAT → cloudflared 側ログ）

1) まずは DNS 名前解決できるか

📦 この実行結果（dig コマンドの出力）は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

ポイント

• region1/region2.v2.argotunnel.com が 複数IPを返すのは正常です（Cloudflare Edge は多拠点運用）。
• 「DNSに10個出てる＝10本のトンネルを全部使う」ではありません。 実際に cloudflared が同時に張る本数の目安は、ログの connIndex=0..3 のように 概ね4本です（後述）。
• DNS 側は「候補の Edge IP を多めに返す」→ cloudflared 側は「その中から実際に繋がる相手へ複数本張る」という役割分担です。

2) Server → Cloudflare Edge への通信（UDP/7844 を見る）

📦 この実行結果（tcpdump コマンドの出力）は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

ポイント

• port 7844/UDP で外向き通信が見える＝cloudflared が Cloudflare Edge に outbound 接続できています。
• 宛先IPが複数出ている＝ 冗長用に複数セッション（複数コネクション）を張っていることを示します（後述の connIndex と対応しやすいです）。

3) Cisco 1111 側で NAT 確認（アウトバウンドしている証拠を取る）

📦 この実行結果（show ip nat translations の出力）は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

ポイント

• Outside global が 198.41.xxx.xxx:7844 になっている＝Cloudflare Edge 宛に NAT 越しで通信していることが分かります。
• Inside local のポート番号が tcpdump の送信元ポートと対応します。 「サーバのパケット」⇔「ルータのNATテーブル」が繋がるので、運用メモとして強い証拠になります。
• Inside global は「NAT後の外側（WAN側）に見える送信元IP」です。 もし ISP の事情で WAN 側がプライベートIP（CGNAT配下など）になっている場合、ここに グローバルIPではない値が出ることもあります（今回の環境がまさにそれです）。

4) cloudflared のログ（Tunnel確立の状態確認）

📦 この実行結果（docker logs の出力）は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

ポイント

• Registered tunnel connection が出たら、Cloudflare 側にトンネル接続が登録（確立）できた合図です。
• connIndex=0..3 が並ぶ＝同時に複数（この例では4本）のコネクションを張って冗長化している状態です。 DNSで見えた「候補IPが大量」でも、実際に確立しているのはこの Registered... 行で見える本数が目安になります。
• protocol=quic なので、あなたの環境では QUIC（UDP/7844）で張れていることが tcpdump と一致します。
• location=nrt05/nrt07/nrt09 は **接続先の Cloudflare Edge 側の拠点（PoP）**を示します。 同じ東京圏でも複数の location に分散しているのが見えて、これも冗長性の根拠になります。

5) Cloudflare Web GUI からの確認

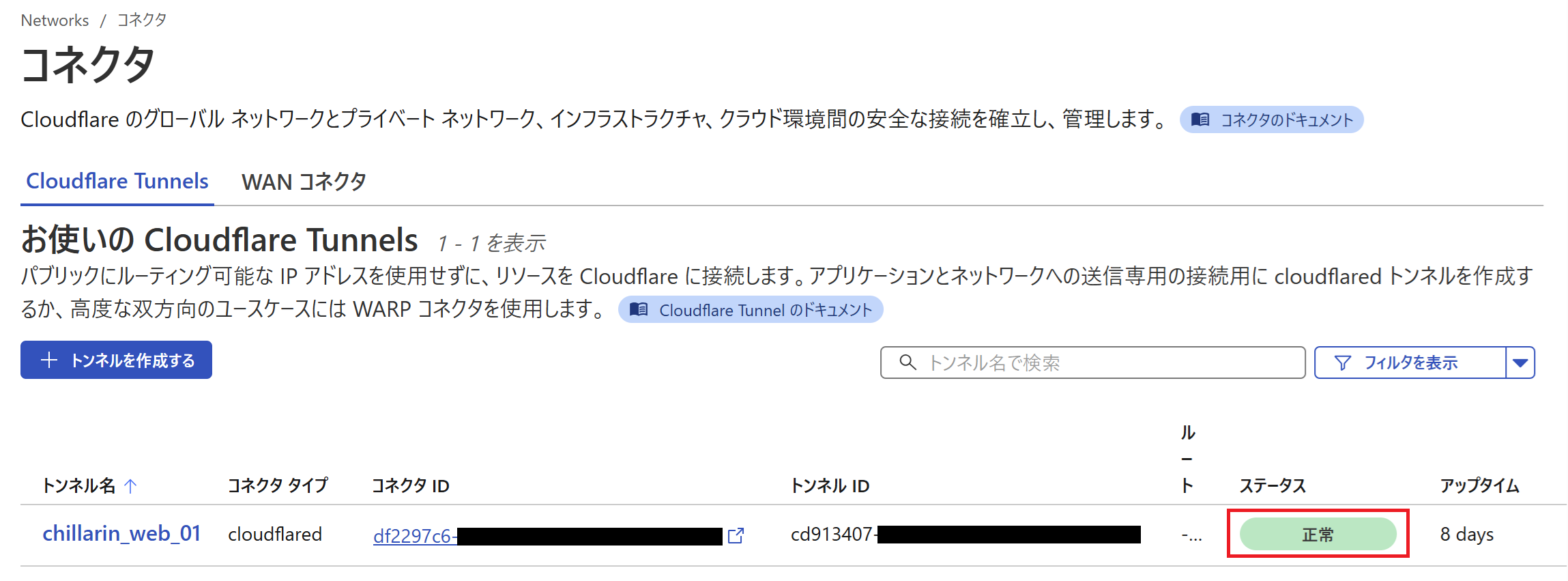

CloudflareのWeb GUI でもステータスが正常になっていることを確認できます。

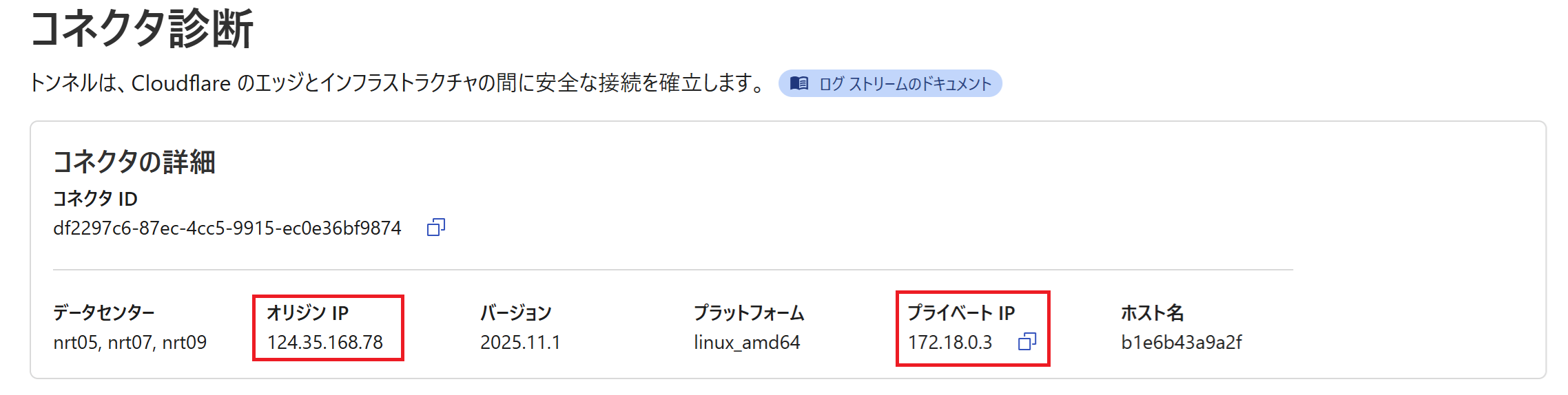

コネクタIDをクリックすると、診断画面も表示可能です。

ポイント

• GUI は「今つながっているか」「どのコネクタ（cloudflared）か」を見る用途には便利ですが、パケットレベルの詳細までは追いにくいです（詳細は tcpdump / NAT / cloudflaredログが強い）。
• 画面上の「Origin IP」は、Cloudflareから見た **cloudflared の接続元IP（回線側に見える送信元）**です。 CGNAT配下などの環境では「自宅専用のグローバルIP」ではなく 共有の出口IPとして見えることがあります。
• 画面上の「Private IP」は、cloudflared が動いている ローカル側のIPとして表示されます。 Dockerの場合、ホストOSのIPではなく **コンテナのIP（例：172.18.x.x）**として見えることがあります。
• 重要なのは「外部から自宅への inbound を開けずに公開できている」点です。 一方で、cloudflared の outbound 接続元（回線側に見えるIP）は Cloudflare からは見えます（これは仕様です）。

Client - Chillarin Blog 通信確認

一般のClientから Chillarin Blog への通信を確認します。

1) まずは DNS 名前解決できるか

📦 この実行結果（nslookup コマンドの出力）は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

ポイント

• chillablog.chillarin39.com は Cloudflare のプロキシ配下なので、Cloudflare Edge のIP（Anycast）が返ります。
• 一方で chillarin39.com（ゾーンのトップ/apex）は、設定によっては A/AAAA を持たないことがあります。 ※「トップはIPが返らないが、サブドメインは返る」は運用として普通にあり得ます。
• IPが複数返るのは正常で、IPの数＝PoPの数ではありません。実際にどのPoPに到達するかは Anycast で決まります。

2) https://chillablog.chillarin39.com にアクセスした際の動作

1. ユーザが Webブラウザから https://chillablog.chillarin39.com にアクセス（HTTPS/443）
2. DNS で返ってきた Anycast IP に到達し、Cloudflare Edge（最寄りPoP）が HTTPS を受信
3. Edge は、すでに確立済みの Cloudflare Tunnel（複数本のうちのどれか）へリクエストを流す
4. 自宅側の cloudflared が受信し、ingress ルールに従って内部サービスへ転送する
   • blog: http://web:80（nginx。Hugo生成物を配信）
   • comments: https://comments.chillarin39.com →（Tunnel経由で）http://remark42:8080（Remark42）

📦 nginx のアクセスログの実行結果は 有料コンテンツ: 自宅サーバ構築シリーズ に含まれています。

ポイント

• 「クライアント通信が web（nginx）まで届いている証拠」

  • nginx のアクセスログが出ている＝ Cloudflare Edge →（確立済みトンネル）→ cloudflared → http://web:80 まで転送され、nginx が実際に処理したということです。

• Docker ネットワーク内の送信元IP が表示される

  • nginx から見た送信元IPが 172.18.0.x のようなDockerネットワークのIPになるのは、リクエストが cloudflared コンテナ経由で来ているためです。
  • つまり「インターネットから直接 nginx に来てる」のではなく、意図通り トンネル経由になっています。

• X-Forwarded-For で “実クライアントIP” を追える（設定次第）

  • nginx の log_format で $http_x_forwarded_for を出している場合、末尾に元のクライアントIPが記録されます。
  • 「誰が見に来たか」を追うならここが重要です。

• ステータス 304 は「キャッシュが効いてる」

  • 304 Not Modified はブラウザがキャッシュを持っていて、「更新ないなら手元のキャッシュ使うね」という応答です。
  • 疎通確認としては 200でも304でもOK（届いて処理されていることが重要）。

ここまでのまとめ

• cloudflared は **Cloudflare Tunnel を張るクライアント（プロセス/コンテナ）**で、常時トンネルを維持する
• cloudflared は outbound で region*.v2.argotunnel.com:7844 に接続し、QUIC（UDP/7844）または HTTP2 でトンネルを確立する
• 公開側は Cloudflare Edge（Anycast） が受け、確立済みトンネル経由で自宅の cloudflared に転送される
• 今回は Host名で分離し、役割の異なる2つのサービスをシンプルに運用している
  • blog（静的配信）→ http://web:80（nginx）
  • comments（動的Webアプリ）→ http://remark42:8080（Remark42）
• 疎通確認は「DNS（候補）→ UDP/7844（実通信）→ NAT（証拠）→ cloudflaredログ（確立）→ nginxログ（ユーザ到達）」の順で追うと強い

次回は、 Hugoでブログを作る（テーマ・テンプレの基本） について解説していきます。
